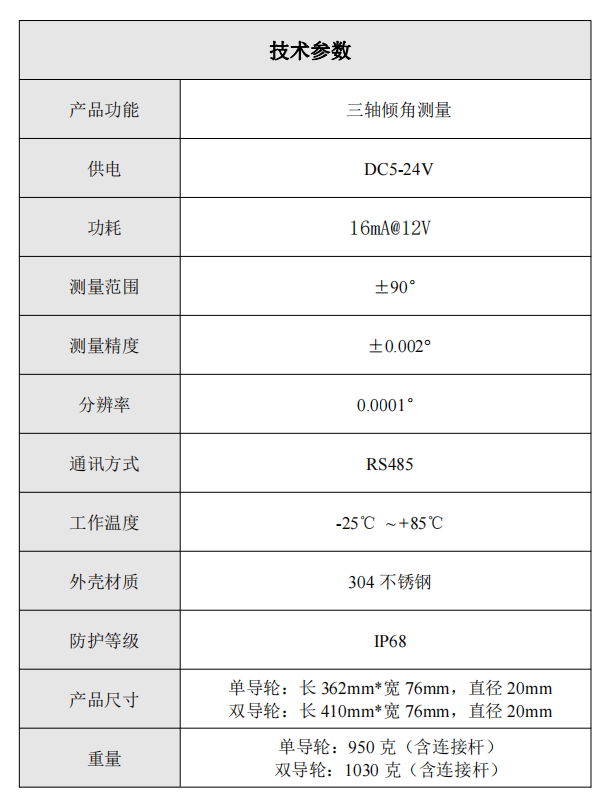

1.DC5-24V寬電壓輸入，工作電流16mA@12V；
2.內置三軸高精度傾角傳感器，測量范圍±90°，精度±0.002°，分辨率0.0001°，支持溫度測量；
3.結構可靠，安裝方便，穩定性高。
4.RS485通信，最大支持200節點①，抗干擾能力強，數據傳輸穩定。
5.防水等級：IP68

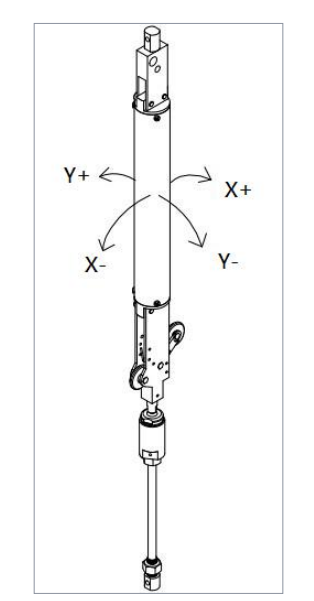

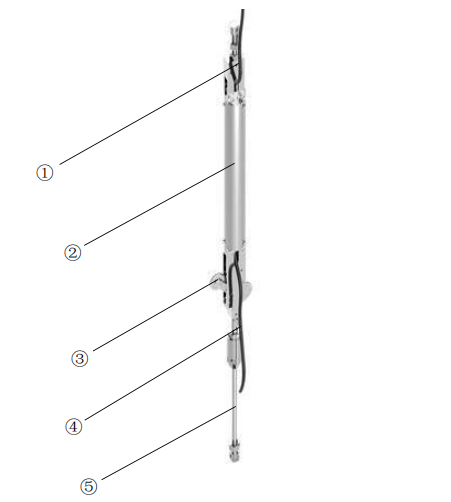

1.產品結構

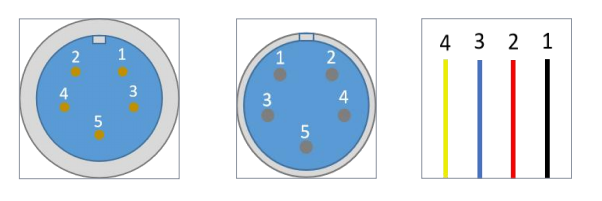

2.線序定義
?
?

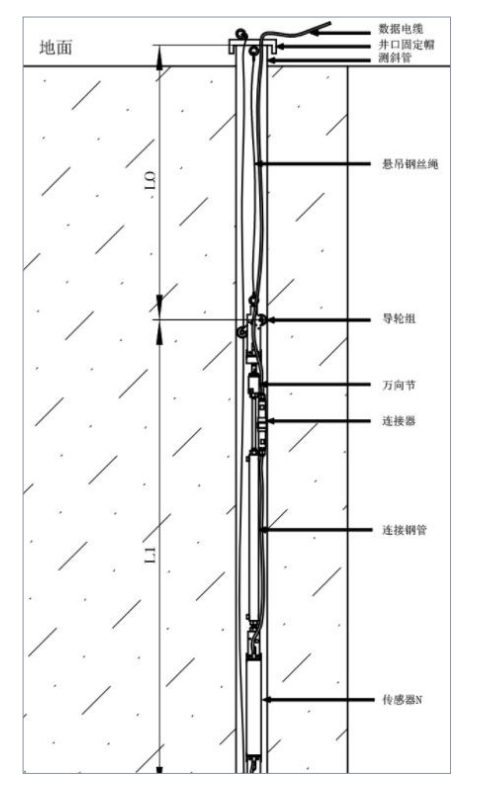

a) 安裝固定式測斜儀前請先確認現場測斜孔是否通暢，孔底是否有淤泥，如果有淤泥需要用水反復沖洗，確保測斜孔需要測量深度范圍內固定式
測斜儀通暢。
b) 最底端的固定式測斜儀需要裝保險鋼絲繩，防止固定式測斜儀掉落到孔內；
c) 兩根固定式測斜儀支架通過剛性連接桿連接（連接桿長度可根據項目測量要求定制，一般為 2 米、1 米或 0.5 米），1 號固定式測斜儀的上行
RS485線與2號固定式測斜儀的下行RS485線對接，對接好的 RS485 電纜需要用扎帶固定在連接桿上，然后將 1 號固定式測斜儀放入孔內；
d) 重復上述操作直至最后一個孔口的固定式測斜儀，孔口的固定式測斜儀需要和孔口固定件連接，并將孔口固定器和固定式測斜儀頂部連接，
并用固定螺絲擰緊，確保整個系統的穩定性；
e) 將最孔口固定式測斜儀的的上行 RS485 線引出，與數據采集模塊對應的+,A,B,-連接，并接通數據采集模塊電源，即可完成設備連接。
f) 采集模塊工作后，測量數據將自動上傳至我們?cè)破脚_(tái)，可聯系我司檢測數據是否傳輸正常。

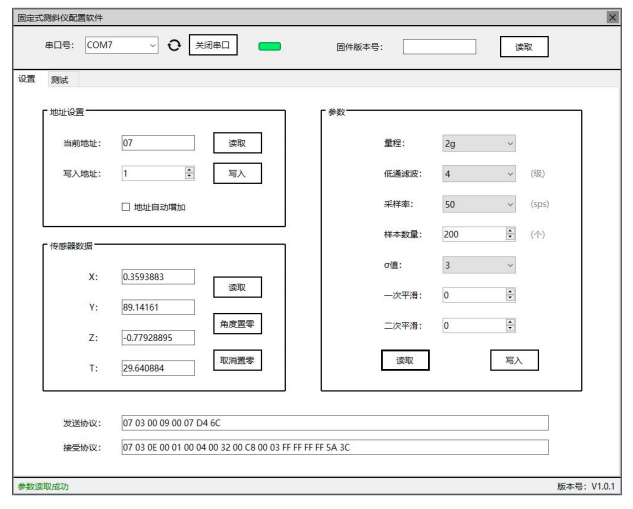

2. 上位機軟件操作
a) 將傳感器通過 USB 轉 RS485 線連接到 PC 端，選擇正確的串口號，打開串口；
b) 地址修改：i. 首先在“地址設置”欄點擊“讀取”按鈕獲取當前傳感器地址，默認為 01；
ii. 在“寫入地址”欄輸入新地址，點擊“寫入”，傳感器地址修改完成；
c) 測量數據讀?。涸凇皞鞲衅鲾?shù)據”欄點擊“讀取”按鈕，讀取傳感器的 XYZ 三軸角度數據以及溫度數據 T；
d) 角度置零：點擊“角度置零”按鈕，傳感器將以當前角度為基準完成置零，置零時請務必保持傳感器穩定；YT-600C 高精度固定式測斜儀使用
說明書
e) 取消置零：點擊“取消置零”按鈕，傳感器將取消置零，輸出實際角度值；
f) 參數配置：i. 量程：傳感器測量范圍，可選 2g、4g、8g 三種量程，量程越小精度越高；
ii. 低通濾波：可選 0-10 級，值越大傳感器濾波效果越好，數據越穩定，但響應也越慢；
iii. 采樣率：可選 1-1000SPS 共 10 檔，值越大，采樣率越高，每秒采集的樣本數量越多；
iv. 樣本數量：可設置 1-200 內任意值，值越大，樣本數量越多，數據越穩定，數據采樣時間=樣本數量/采樣率；
v. σ值：用于樣本數據濾波，取值范圍 1-3；
vi. 一次平滑、二次平滑參數暫不可用；
vii. 若無特殊需求，可采用默認配置參數；
3. 產品使用注意事項：
a) 根據“數據采樣時間=樣本數量/采樣率”可知，若設置了較小的采樣率和較大的樣本數量，則數據刷新較慢，設備上電后應等待足夠長的時間
后再進行數據讀??；
b) 設備斷電后，請確保傳感器電源電壓完全釋放掉（<0.8V）以后再重新上電，否則可能讀取到錯誤數據；

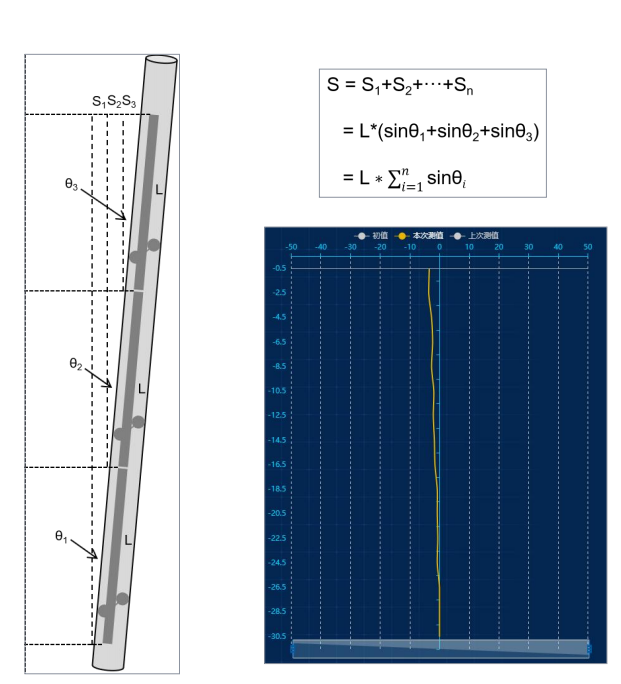

測量時，由多支固定式測斜儀串聯裝在測斜管內，通過裝在每個固定節距上的傾角傳感器，測量出測斜管的傾斜角度，根據傾斜角度θi、安裝節距
Li計算得到每一節的水平位移 Si，將每一節的水平位移矢量相加得到總體位移量 S，以此將結構物的變形曲線描述出來。注意事項
1. 請勿在超出技術參數規定的情況下使用。
2. 設備屬于精密儀器，應該避免撞擊、進水淋濕等，如有此類情形導致設備無法使用的，請及時與我公司聯系處理，請勿自行拆機。
?
