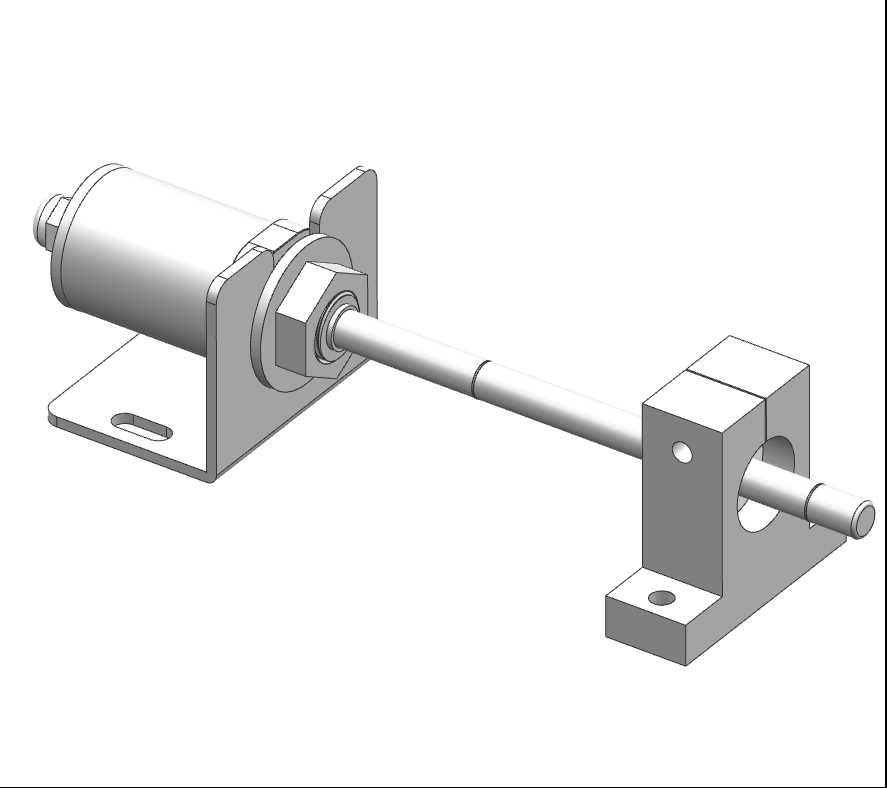

YT-780A磁致伸縮位移計
發布日期 : 2025-02-10
YT-780A磁致伸縮位移計是一款具有高精度、低溫漂特性的位移測量傳感器。產品采用磁致伸縮原理，測量位于活動支座的磁鐵與磁致伸縮桿之間的距離變化，即可實現結構裂縫、橋梁伸縮縫、結構位移等測量，非接觸式，長期使用不易磨損。標準RS485總線通信接口，安裝方便。適用于橋梁、隧道、基坑、建筑物等各類監測項目。
功能特性
Features

1.量程100mm（其它量程可定制）；

2.分辨率0.01mm；

3.綜合精度±0.1mm；

4.DC9-26V寬電壓供電；

5.低功耗，工作電流＜25mA；

6.RS485數據接口，提供上位機配置軟件；

7.防護等級：IP67；

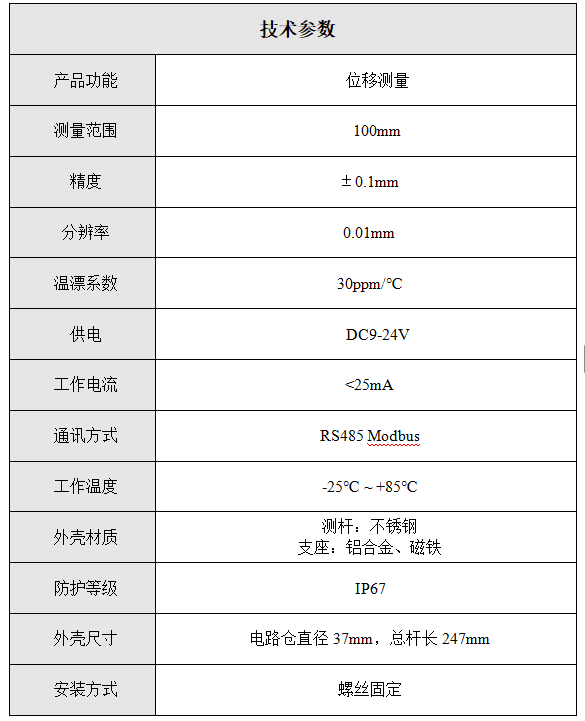

技術參數
Technical Parameters

產品屬性
ProductProperties
  1. 產品結構

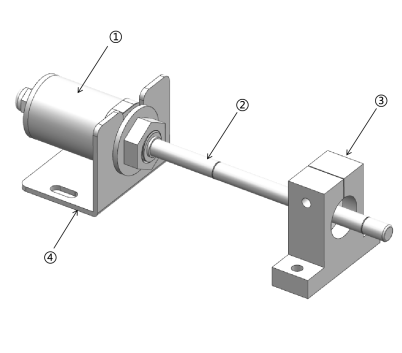

圖2 結構圖

1 電路倉

2 測桿

3 活動支座

4 安裝支架

?

?

2.?線序定義?

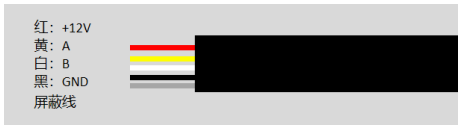

圖3 線序定義

注意：請將屏蔽線與黑線連接！

安裝指南
InstallGuide

a)?配置傳感器

按步驟1配置傳感器地址，確保同一組設備地址不重復，建議傳感器起始地址為1，并且連續編碼。

b)?安裝支架、活動支座

選取合適的安裝點，根據裂縫寬度以及安裝支架、活動支座的孔間距標定位置，打入M6膨脹螺栓并鎖緊，然后固定安裝支架、活動支座；

注意，安裝支架與活動支座的中心孔高應基本一致，以免測桿受力變形。

c)?傳感器固定

將傳感器測桿穿過活動支架內部的磁環，另外一端電路倉位置用M18螺母、墊片擰緊；

d)?設備保護

為減少溫漂影響，設備安裝時應盡量避免靠近其它溫度波動較大的物體、設備等，遠離熱源，避免陽光直曬，若條件允許可對傳感器進行保溫處理。

??

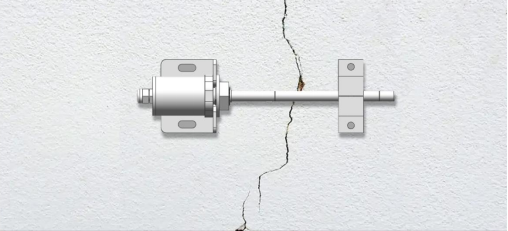

圖5 ?位移計安裝示意圖
