YT-710A型振弦式單點位移計
發布日期 : 2023-02-27
YT-710A型振弦式單點基巖變位計廣泛適用于混凝土大壩內部、隧洞及巖石開挖、礦井、建筑物基礎及橋墩等變形監測，以及土石壩、邊坡的穩定監測等。結構簡單，安裝操作簡便，是一種長期可靠的地下變形監測儀器。
功能特性
Features

YT-710A型振弦式單點位移計由基座、位移計、不銹鋼測桿、測桿接頭、護管、護管接頭、護管密封頭、錨頭、觀測電纜、振弦及激振電磁線圈等組成。

?

當被測結構物發生位移時錨頭帶動測桿，測桿位移傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。

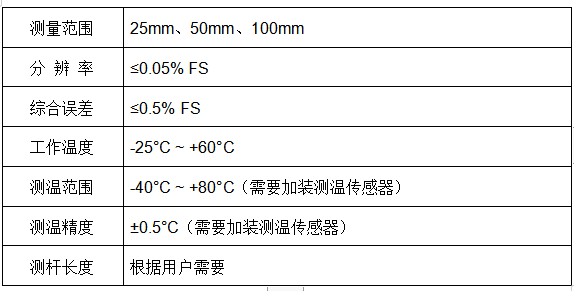

技術參數
Technical Parameters

安裝指南
InstallGuide

首先按設計要求選好單點位移計的長度，一般長度規格為1、2、3、5、7、10、15、20、30m，所測變形為單點位移計長度的總變形。其埋設方法與質量控制如右圖：

1 根據設計圖紙放樣，用取芯鉆機鉆孔，孔徑Φ60，孔深根據設計要求而定，鉆孔傾斜控制3%，孔口擴孔至Φ100mm，深200mm。鉆孔過程中對基礎巖石要做好地質描述。

2 孔口連接：用高壓水將孔內雜物沖洗干凈，并排出積水。在孔口外將密封接頭套上測桿底端，并在測桿底端擰緊錨固頭（沾膠），然后從測桿的另一端套一根長度短于測桿的護管，護管的一端和密封接頭連接（沾膠），另一端套上護管接頭（沾膠），連接好后先把錨固頭送入孔內（留測桿頭、護管接頭在孔外），向下和水平送入時可在錨固頭上系一根細保護繩，以防測桿滑入孔內。

3 孔底回填400mm厚的膨脹水泥砂漿，砂漿比例：0.5:1:2:2.0，放入傳遞桿、護管、錨固頭、接頭等形成的組件，澆注混凝土砂漿并搗實。

4 如遇鉆孔內有承壓水噴出時，采用固結灌漿掃孔后埋設。

5 灌漿至沉孔底面500mm即可。

6 傳感器的安裝與調試：待孔內所注砂漿基本凝固后，先拆下并帽壓板，然后用扳手調節傳感器頂端的螺母，邊擰時可邊用頻率讀數儀測量一下傳感器的讀數，用調節并帽調節測縫計的拉出量至設計要求，調好后再并帽壓板可靠固定即可。

7 在支架周圍放上一個木框，經檢測合格后，回填砂漿并將電纜引出。
